CC-CC converter

CC-CC converter

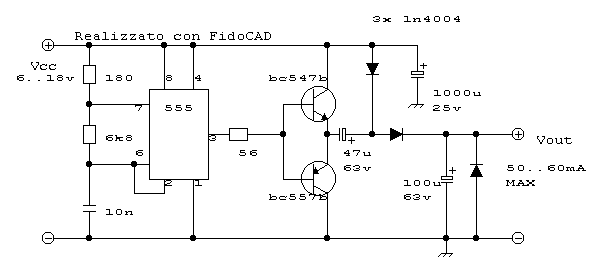

Un semplicissimo convertitore cc-cc in grado di raddoppiare la tensione di alimentazione e fornire una corrente di 50mA. Basato sul 555 come oscillatore ad onda quadra che pilota una coppia complementare di transistor, questo convertitore permette di avere a disposizione una tensione maggiore di quella fornita. Utile per quei circuiti che necessitano di alimentazioni multiple e non si vuole ricorrere a trasformatori con uscita multipla. La tensione di uscita è in realtà diminuita della caduta di tensione dei transistor e dei diodi, quindi grosso modo varrà (Vcc-1.4) * 2
