Tester per telecomandi ad infrarosso

Tester per telecomandi ad infrarosso

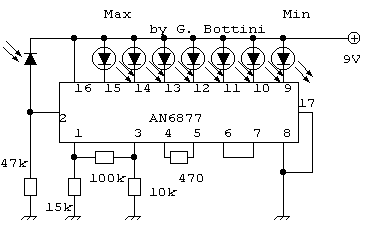

Trovandomi per le mani alcuni integrati siglati AN6877 ed analizzandone le caratteristiche ho deciso di realizzare un semplice strumentino che si dimostra utile quando si controllano i telecomandi ad infrarossi. Essenzialmente si tratta di un vumeter senza fronzoli che al posto di misurare una segnale sonoro analizza lo stato di conducibilità di un fotodiodo come ricettore e, in definitiva, la presenza o meno di infrarossi. Per testare un telecomando lo si pone di fronte al sensore (io ho utilizzato un fotodiodo sconosciuto, qualunque tipo va bene purchè preferibilmente sensibile all'infrarosso) e si premono i tasti. La scia di led si illumina lampeggiando alla cadenza di trasmissione e avvicinando/allontanando il telecomando si noterà che la scia  si allunga/accorcia seguendo la distanza. Poche lire per un utile strumentino.

Attenzione all'integrato: Il piedino segnato come numero 17 altro non è che il minuscolo dissipatorino che esce da un lato dell'integrato. Tale superficie metallica VA POSTA in collegamento elettrico con la massa. Una pila da 9v è sufficiente per alimentare il circuito che doterete, ovviamente, di interruttore.

Versione 2 - Con ricevitore IR integrato

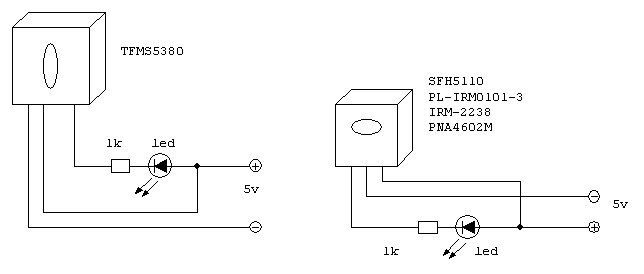

Un versione meno sofisticata ma di semplicissima realizzazione è sotto evidenziata con i due schemi che propongono una soluzione utilizzando i ricevitori IR integrati. E' facile trovarli magari di recupero smontando vecchi videoregistratori o televisori. Il led si accende e lampeggia quando il ricevitore viene investito dal segnale di un telecomando. Questo è più che sufficiente per testare la bontà del telecomando in esame.

Datasheets:

AN6877
TFMS5380
SFH5110
