Induttanzimetro digitale

Ecco un semplice schema per poter misurare le induttanze e le impedenze. Realizzato attorno a 3 contatori cmos presenta un basso costo ed una buona precisione. Questo circuito non misura il fattore di bontà o Q di una induttanza, ma ovviamente solo il suo valore. Il circuito misura la tensione di autoinuzione della bobina in esame interrompendo periodicamente la corrente in essa. A tale scopo la selezione delle uscite dei contatori cambia la frequenza di interruzione e in definitiva il range di misura del circuito stesso. La misura della tensione di autoinduzione, proporzionale al valore dell'induttanza in esame, è misurata tramite il classico lettore digitale basato sulla coppia CA3162/1, che permette la lettura su tre cifre. Questo visualizzatore potrebbe venir sostituito dal vostro tester digitale commutato su un fondo scala di 200mV, nel caso si volesse risparmiare un po' sui costi di realizzazione. In questo caso non sarà necessaria la taratura della sezione di lettura digitale.

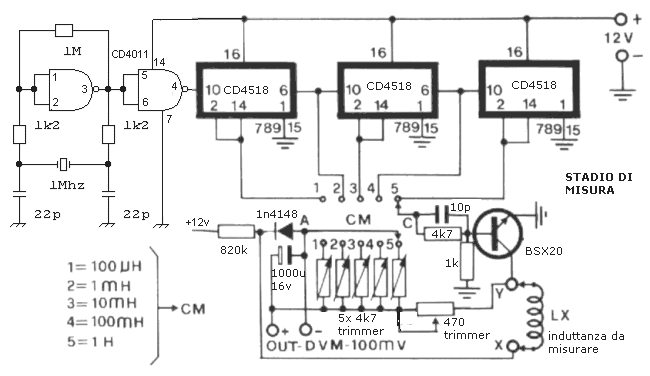

SCHEMA ELETTRICO SEZIONE DI MISURA

TARATURA

Taratura del lettore digitale: dopo aver alimentato il circuito di visualizzazione cortocircuitatene l'ingresso. Ora regolate il trimmer multigiri da 50k fino a leggere esattamente 000 sui display, in modo stabile. Lasciate passare qualche minuto e controllate che la taratura regga. Fatto ciò collegate all'ingresso una tensione campione di 90mV (magari tenendola costantemente misurata con il vostro tester digitale) e regolate il trimmer da 10k multigiri fino a leggere 90.0 sui display.

<_div class="parastyle7">Taratura dello stadio di misura: selezionate la portata 100uH e collegate una induttanza campione di 47u (tale induttanza deve essere stata preventivamente misurata oppure deve essere fornita come campione). Regolate il trimmer relativo fino a leggere 47.0. Stessa cosa per le altre portate, sempre utilizzando induttanze campione e rispettivamente: 470uH - 4,7mH - 47mH - 470mH regolate i relativi trimmer per leggere 470 - 4.70 - 47.0 470. L'unico svantaggio di questo induttanzimetro è la necessità di avere a disposizione delle induttanze campione per la taratura. Se avrete la possibilità di farvi misurre le induttanze in negozio potrete comprare delle semplici induttanze del valore indicato facendole misurare preventivamente e tarando il vostro induttanzimetro con i valori misurati preventivamente. <_div class="parastyle7">

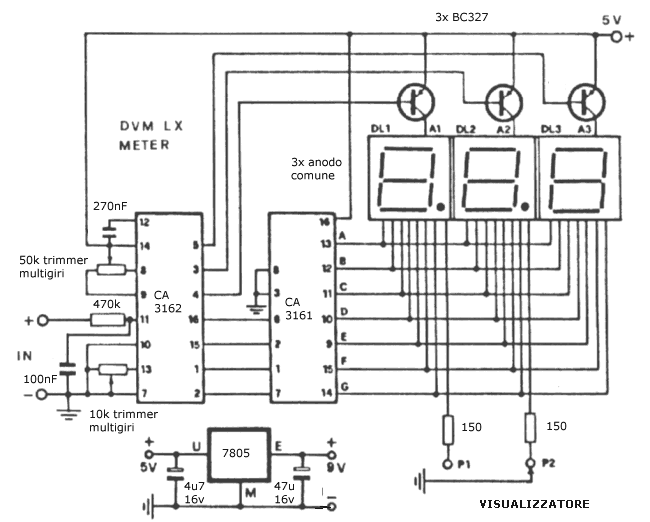

SCHEMA ELETTRICO SEZIONE VISUALIZZATRICE
