Frequenzimetro digitale da 600Mhz

Frequenzimetro digitale da 600Mhz

Sembrerà strano ma il circuito elettrico di siffatto frequenzimetro non è eccessivamente complesso, visto che bastano 3 integrati e 5 transistor per realizzare uno strumento moderno e preciso. Ringraziamo l'integrato ICM7216D che da solo svolge tutte le operazioni necessarie per realizzare questo progetto. La lettura è su ben 8 cifre e gli zeri non significativi vengono automaticamente spenti dall'integrato. Il circuito necessita solo di una taratura allo stadio di ingresso, per portarne la sensibilità al massimo e di una sul compensatore di regolazione del quarzo, da effettuarsi se si ha a disposizione un frequenzimetro di 'controllo'. Il circuito assorbe circa 300mA, quindi una sorgente composta con un normale 7805 può essere una adeguata soluzione.

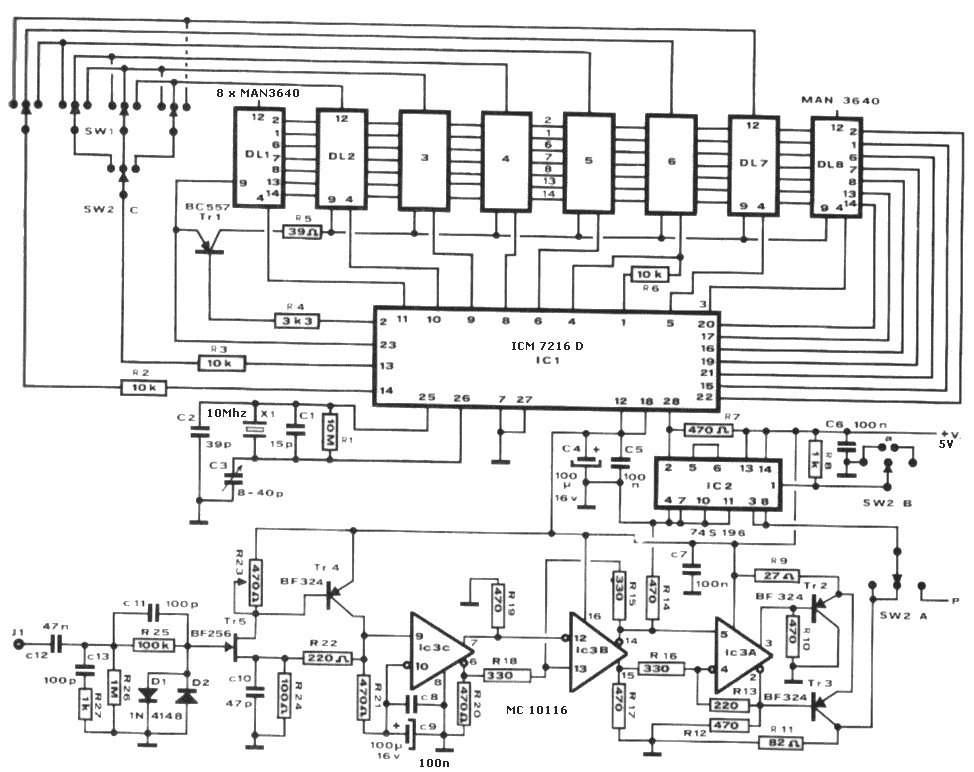

SCHEMA ELETTRICO FREQUENZIMETRO

Il trimmer R23 (posto sul drain di TR5) va tarato nel seguente modo: Una volta alimentato il circuito con ambedue i commutatori in posizione centrale, si devono illuminare il display DL4 e DL8, mentre il punto decimale di DL3 deve lampeggiare alla frequenza di 1 Hz. Se ciò non accade avete sbagliato il montaggio. Collegate quindi un tester fra la massa ed il piedino 10 di IC3 e ruotate il trimmer fino a leggere 3V. Per il compensatore capacitivo si deve avere a disposizione un frequenzimetro campione. Collegate tutti e due i frequenzimetri ad una sorgente di 8/10MHz (usate la portata 10Mhz) e regolate il compensatore fino a leggere una misura uguale a quella fornita dal campione. Il freqeunzimetro senza prescaler legge al massimo sino a 100Mhz. Utilizzando il prescaler sotto descritto porteremo la portata a 600Mhz massimi, dal momento che tale accessorio divide la frequenza in ingresso x 10. Per misure al di sotto dei 100MHz dovete utilizzare l'ingresso originale del frequenzimetro, per misure superiori utilizzerete l'ingresso del prescaler. Il frequenzimetro avrà quindi due ingressi, quello per freqeunze sino a 100Mhz e quello per frequenze superiori (due normali BNC). Il commutatore SW1 regola il tempo di lettura (10s, 1s, 0,1s) mentre SW2 seleziona il range di misura (600Mhz, 100Mhz, 10MHz). Attenzione a collegare il punto P di uscita del prescaler con il punto P segnato sul circuito del frequenzimetro.

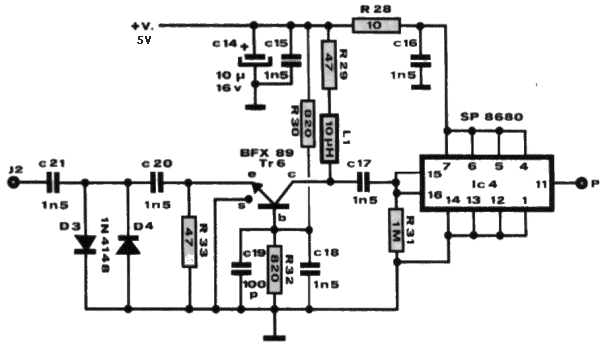

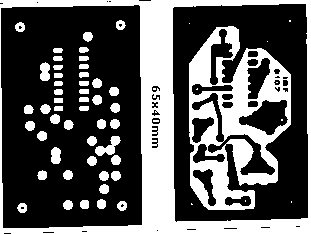

SCHEMA ELETTRICO PRESCALER

Datasheets:

BC557
ICM7216
SN74S196
MC10116
BF324
BFX89
SP8680
MAN3640
