Capacimetro digitale

Capacimetro digitale

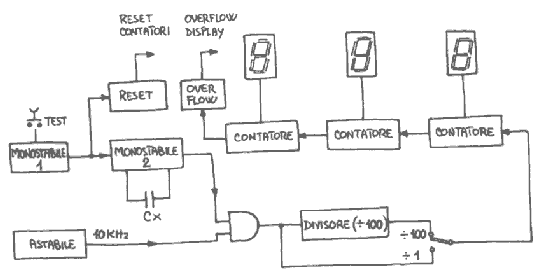

Questo capacimetro (sopra vediamo lo schema a blocchi) permette la misura su tre cifre digitali di qualsiasi capacità
compresa tra pochi pF e alcune migliaia di uF. Il circuito non è eccessivamente complesso e questo strumento starebbe proprio bene nel nostro laboratorio per aiutarci a capire il perchè, a volte, alcuni schemi non danno i risultati voluti. Personalmente ho constatato che moltissimi condensatori 'sballano' capacità anche in misura superiore alla tolleranza dichiarata. Addirittura ho trovato condensatori di valore quasi doppio del dichiarato. Ovviamente in queste condizioni i nostri calcoli dei circuiti vanno a pallone...

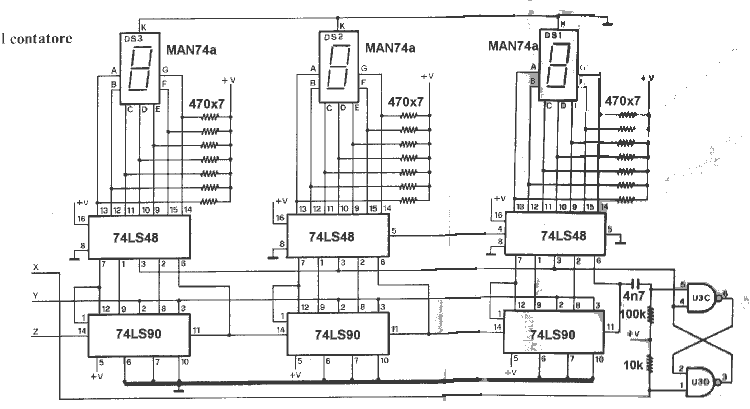

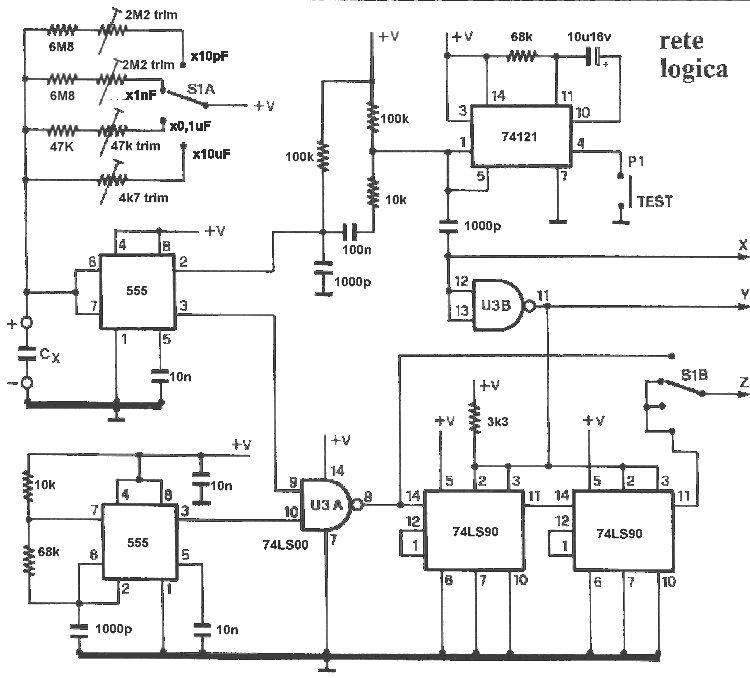

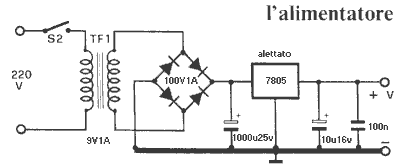

SCHEMA ELETTRICO

TARATURA

Dovete procurarvi 4 condensatori di capacità note e misurata possibilmente con un capacimetro digitale, del valore di 4700pF, 220nF, 47uF e 4700uF. In mancanza di tali condensatori andranno bene 4 a ridottissma tolleranza. Partite dalla portata più bassa (x10pF) e misurate il vostro condensatore campione. regolate il trimmer associato fino a leggere 470 (o un'altro valore se il vostro condensatore è di diversa capacità). fatto questo prendete il secondo condensatore e misuratelo sulla seconda portata. Tarate il trimmer relativo fino a leggere 220. Passate alla terza portata e misurate il condensatore da 47uF. Tarate il trimmer fino a leggere 470. Passate infine all'ultima portata e usate il condensatore da 4700uF. Anche qui tarate il trimmer relativo fino a leggere 470. Premendo il pulsante TEST si devono spegnere i due display a sinistra e rimanere acceso solo quello a destra. Prima di effettuare qualsiasi misura cortocircuitate sempre i terminali del condensatore in esame. Buona misura....

Datasheets:

7805
NE555
SN74LS00
SN74121
SN74LS90
SN74LS48
MAN74A
