Analizzatore di spettro grafico a led

Analizzatore di spettro grafico a led

Questo progetto, neanche eccessivamente complesso, permette di avere a disposizione un valido analizzatore grafico di spettro a led su una gamma di 10 frequenze, con 10 punti di livello. In pratica potremo corredare il nostro HiFi con questo simpatico gadget dall'effetto 'psichedelico' e molto professionale. La taratura è in pratica inesistente, e dovremo solo preoccuparci di collegare amplificatori di qualche W al massimo. In caso contrario sarà bene utilizzare un partitore all'ingresso. L'unica regolazione è quindi il potenziometro da 100k che regola il livello.

SCHEMA ELETTRICO FILTRI DI INGRESSO

In questo schema non vengono riportati tutti e 10 i filtri, dal momento che lo schema rispecchia esattamente l'unico fornito. Sarà vostra cura utilizzare i condensatori per ogni filtro seguendo la tabella allegata. Il circuito va alimentato con alimentazione duale (+12 e -12) con un assorbimento sul ramo positivo di circa 300mA. Basteranno quindi i soliti 7812 e 7912 con un trasformatore da 12+12v a presa centrale. L'uscita dei filtri va al multiplexer qui sotto riportato (cliccate sull'immagine per ingrandirla). Fate attenzione alla griglia dei led, come indicato nella lente di ingrandimento. Potete fare in modo di utilizzare per gli ultimi led di ogni fila dei led rossi e per tutti gli altri dei led verdi, a vostro piacimento.

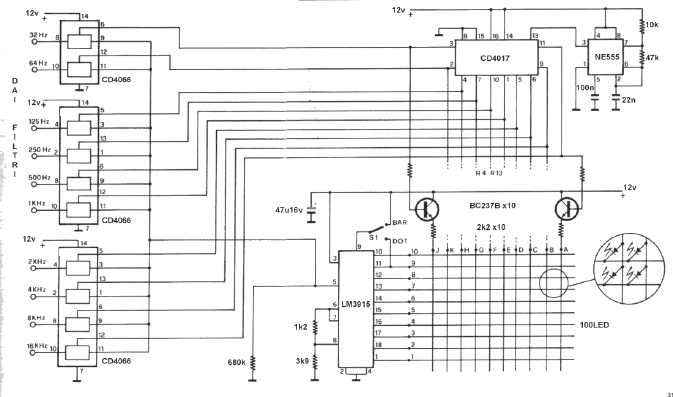

SCHEMA ELETTRICO VISUALIZZATORE

Datasheets:

LM324
CD4066
CD4017
NE555
LM3915
