Caricabatterie NiCd

Caricabatterie NiCd

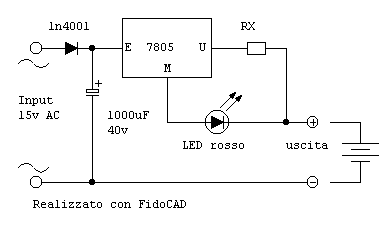

Utilizzando un economico 7805 riusciamo ad ottenere un perfetto alimentatore a corrente costante utile per alimentare le batterie al NiCd. Il numero di celle caricabili contemporaneamente (in serie) è di 4 elementi con una tensione di ingresso di 15v e fino a 10 elementi portandola a 24v. Il trasformatore dovrà reggere ALMENO una volta e mezzo il valore della corrente di ricarica. Sotto in tabella il valore che la resistenza RX dovrà assumere secondo la capacità nominale degli elementi da caricare. Inutile dire che gli elementi in serie dovranno avere la stessa capacità nominale.

Datasheets:

7805
