Spie 220v a led

Spie 220v a led

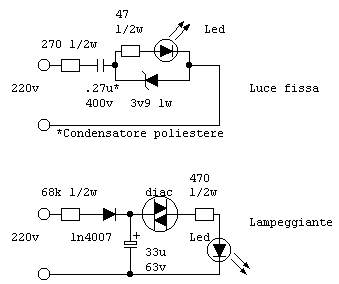

Ecco un paio di semplici circuiti per accendere un led utilizzando la 220v, ovvero come realizzare a basso prezzo una comoda luce-spia.

Il primo circuito accende il led con una luce continua e, grazie all'uso del condensatore, la potenza dissipata inutilmente è molto bassa.

Il secondo circuito fa lampeggiare il led, grazie al diac che impedisce al led di accendersi fino a che il condensatore non ha raggiunto la tensione di soglia del diac. A questo punto il diac innesca, scaricando la corrente sul led che si accenderà per poi spegnersi, ricominciando il ciclo. La costante di tempo è ovviamente direttamente proporzionale al valore della resistenza e del condensatore in gioco.
