Scrambler per audio

Scrambler per audio

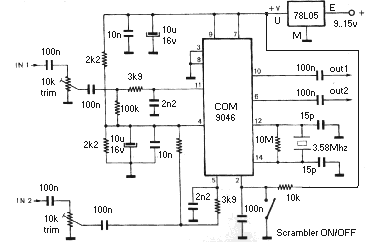

Uno scrambler costruito con solo un integrato! Questo circuito può essere adatto per effettuare comunicazioni 'codificate' che nessuno può intercettare, perchè inintelleggibili. Il funzionamento si basa sul battimento tra un oscillatore a circa 3500 Hz e il segnale di BF. Sopprimendo la parte alta della gamma di frequenze si ottiene in uscita un segnale uguale alla frequenza di oscillazione - quella del segnale di BF, con la conseguenza che il segnale diverrà incomprensibile. Per far ritornare tutto in ordine basta eseguire il procedimento inverso. Il circuito dispone di 2 ingressi e due uscite, pertanto con un solo circuito possiamo sia codificare che decodificare. Il segnale di BF da 'scramblizzare' va applicato ad IN1 e in uscita (OUT1) otteniamo lo stesso segnale codificato. Applicando invece un segale codificato all'ingresso IN2 otteniamo in uscita (OUT2) il segnale in chiaro. Costruendo 2 di questi apparati potremo comunicare quindi in assoluta (o quasi!) sicurezza. L'interruttore apposito permette di attivare o meno lo scrambler, per permettere di ricevere in chiaro un segnale non criptato. Chiuso attiva, aperto disattiva. E' possibile comandarlo con una porta logica dove 1=scramble disattivato 0=scramble attivato. Possiamo utilizzarlo su un telefono, su un ricetrasmettitore, etc... a voi la scelta. I trimmer di ingresso servono per regolare la sensibilità dell'apparecchio.

Datasheets:

COM9046
