Rischiatutto elettronico a 4 pulsanti

Rischiatutto elettronico a 4 pulsanti

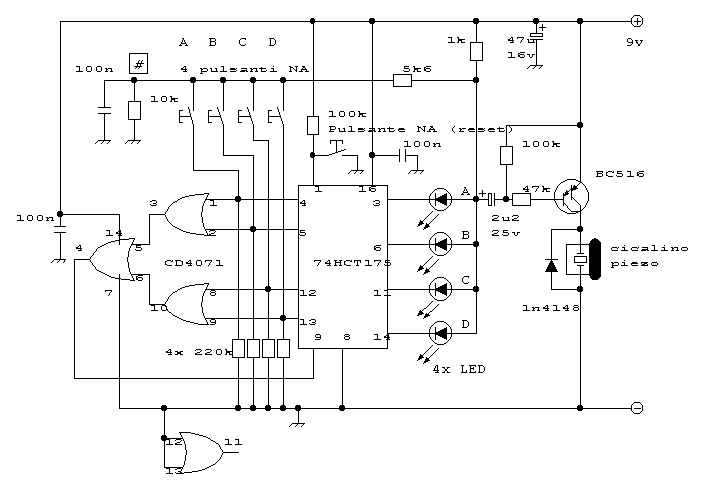

Un simpatico gadget per una serata diversa tra amici. Questo circuito permette di identificare senza ombra di dubbio chi, fra 4 o meno concorrenti, schiaccia per primo il pulsante di prenotazione. Uno dei 4 led, che identificano univocamente i 4 giocatori, indicherà chi è stato il più veloce, rimanendo permanentemente acceso fino a quando non verrà premuto il pulsante di reset. Analizzando il circuito notiamo che i 4 pulsanti sono collegati agli ingressi D del DLATCH HCT175. Una rete combinatoria ad OR riporta l'impulso di pressione di uno qualsiasi dei pulsanti all'ingresso clock dell'integrato nominato. Cosa succede? Quando un concorrente preme il pulsante trasferirà  la tensione presente nel punto # al relativo ingresso D dell'integrato. Contemporaneamente l'integrato viene 'clockato' tramite la rete combinatoria ad OR, permettendo al LACTH interessato di commutare la propria uscita, accendendo il relativo LED. Ora il punto # non si trova più ad un livello logico alto, perchè la tensione di soglia di un LED è circa 2v e il punto # è collegato tramite un partitore ai LED stessi. In questo modo nessun altro pulsante riuscirà a portare in stato logico 1 il relativo ingresso, impedendo quindi che un altro concorrente possa far scattare il LATCH.  Solo premendo il reset, infatti, possiamo azzerare tutte le uscite dell'integrato, permettendo così una nuova 'giocata'. Il darlington è collegato sugli anodi dei LED. Quando uno di questi si accende porterà verso massa il condensatore da 2u2, generando un impulso negativo che dura circa mezzo secondo. In questo mezzo secondo il darlington fornirà tensione al cicalino piezoelettrico che suonerà. Il cicalino è uno di quei buzzer piezoelettrici attivi, ovvero un buzzer che contiene un piccolo circuito elettronico che lo fa suonare se viene alimenato da una tensione di 5..9v.  Buone giocate.

Datasheets:

CD4071
SN74HC175
BC516
