Alimentatore stabilizzato da 1,2 a 28v 5A

Alimentatore stabilizzato da 1,2 a 28v 5A

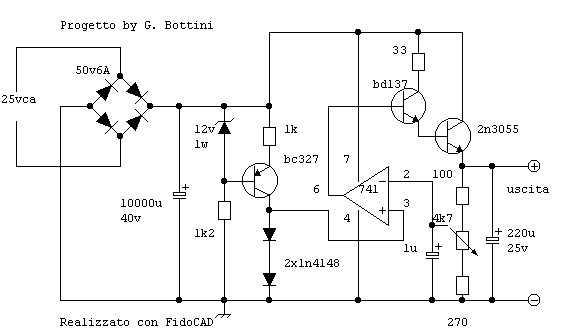

Questo alimentatore è caratterizzato da un'alta corrente di uscita e una efficace stabilizzazione della tensione anche su forti carichi. Grazie all'impiego di una tensione di riferimento (D3, D3) alimentata a corrente costante (Q1 + D1) e alla retroazione dell'amplificatore di errore di U1 riusciamo ad ottenere un alimentatore a basso costo ma di alte prestazioni. Non sarà difficile trovare i pezzi necessari nel 'cassetto' dei recuperi del laboratorio, contenendo i costi. La raccomandazione principale è di utilizzare un trasformatore di adeguata potenza, altrimenti la regolazione sui forti carichi non darà i risultati voluti. E' necessario quindi un trasformatore da 150W se si desidera raggiungere la corrente massima. Attenzione anche al condensatore da 10.000 uF, che sarà possibile reperire facilmente se si frequentano le manifestazioni radiantistiche del surplus. Con poche lire ve ne portate a casa più d'uno. Il potenziometro di regolazione V1 sarà bene sia un multigiri per ottenre una escursione adeguata. Il circuito non è dotato di protezione ai cortocircuiti, per cui fate un po' attenzione nell'usarlo, oppure dotatelo di un fusibile con autoripristino da almeno 4/5A. Buon lavoro. Durante le mie misure ho verificato una caduta di qualche decina di mV su assorbimenti di 4/5 Ampere.

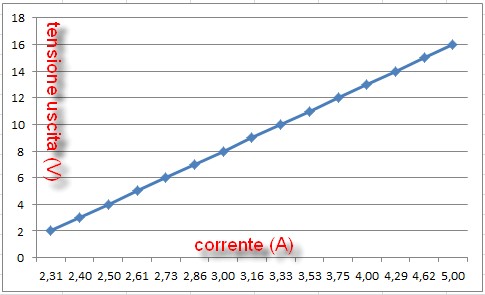

In tabella il rapporto tra tensione di uscita e corrente erogabile calcolata per una dissipazione di 60W sul 2N3055.
