Temporizzatore 10sec..5min per fotoincisione

Temporizzatore 10sec..5min per fotoincisione

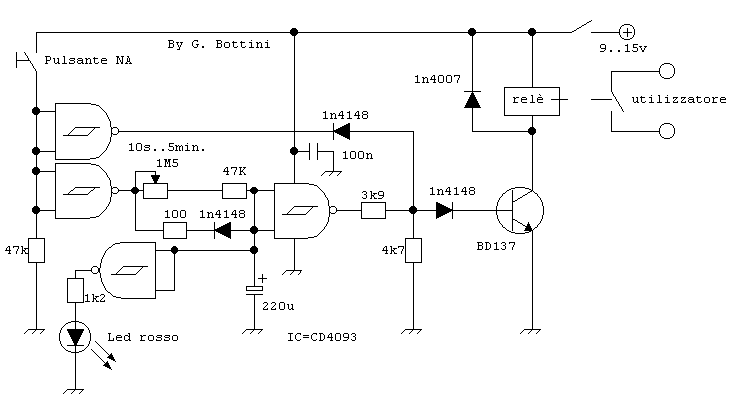

Un altro circuito poco costoso e che utilizza componenti che si trovano solitamente nei 'recuperi' dello sperimentatore, un temporizzatore per scopi generali adatto anche a temporizzare l'accensione delle lampade da fotoincisione, con discreta precisione. Il 'range' di regolazione va da circa 10 secondi (con il potenziometro da 1,5M al minimo) fino a circa 5 minuti, tempo più che sufficiente per i normali bromografi. Tale temporizzatore può venir usato anche, ad esempio, in ambito fotografico o in tutti quei campi che possano trarre vantaggi da tale circuito. Il funzionamento è alquanto semplice. Il nand centrale è un po' il cuore del circuito. Quando il condensatore da 220u raggiunge circa i 2/3 della tensione di alimentazione la sua uscita cambia stato e si porta a 0 logico, disinserendo così il relè pilotato dal transistor. Per avviare un nuovo ciclo basterà premere il pulsante di sinistra. Mentre il pulsante viene tenuto premuto l'uscita viene disabilitata (il primo nand in alto mantiene a 0 tramite il diodo il partitore alla base del transistor) e il condensatore viene scaricato attraverso la resistenza da 100 ohm ed il diodo in serie ad essa, quindi in brevissimo tempo. A tale scopo serve anche il diodo led che segnala quando il temporizzatore è pronto a partire (cosa che si ottiene rilasciando il pulsante) e segnala pure la durata della temporizzazione. In poche parole per far partire un ciclo completo di temporizzazione è necessario premere il pulsante e rilasciarlo quando il led si accende (praticamente quasi subito). Durante la pressione del pulsante il relè rimane diseccitato per non falsare i tempi di temporizzazione. Il condensatore si carica tramite il potenziometro e la resistenza in serie ad esso (quando si rilascia il pulsante) e il suo tempo di carica vale circa R*C. Durente questo periodo il relè rimane eccitato.

Datasheets:

BD137
CD4093
