Preamplificatore RIAA

Preamplificatore RIAA

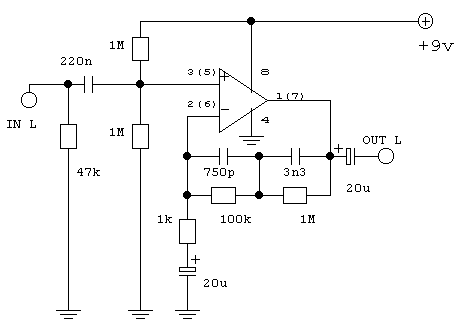

Un semplice ed economico preamplificatore RIAA (giradischi), realizzato attorno al conosciuto operazionale LM358 che, da solo, permette la realizzazione di tutti e due i canali. I numeri tra parentesi indicano i piedini da utilizzare per sfruttare il secondo operazionale contenuto nell'LM358 e realizzare così il canale destro, mantenendo gli stessi valori per i componenti discreti attorno.

La tensione di alimentazione deve essere ben stabilizzata e filtrata, curate inoltre la schermatura dei cavi di collegamento, nonchè del circuito stesso che va racchiuso in una scatola metallica collegata alla massa del circuito.

Datasheets:

LM358

N.B. Grazie ad Andrea per aver testato il circuito anche con altri operazionali quali TL072, TL082, RC4558, NE5532. Il circuito funziona anche con questi IC a patto, per ottenere migliori prestazioni, di elevare a 15V la tensione di alimentazione.
