Preamplificatore NAB

Preamplificatore NAB

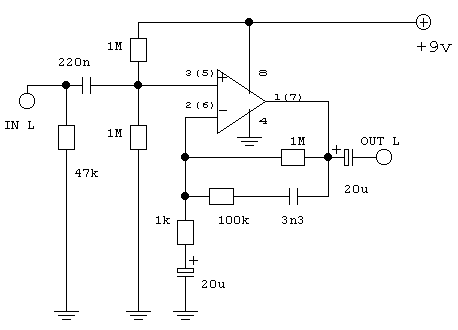

Un semplice ed economico preamplificatore NAB (registratori), realizzato attorno al conosciuto operazionale LM358 che, da solo, permette la realizzazione di tutti e due i canali. I numeri tra parentesi indicano i piedini da utilizzare per sfruttare il secondo operazionale contenuto nell'LM358 e realizzare così il canale destro, mantenendo gli stessi valori per i componenti discreti attorno.

La tensione di alimentazione deve essere ben stabilizzata e filtrata, curate inoltre la schermatura dei cavi di collegamento. Il circuito va poi racchiuso in una scatola metallica collegata alla massa generale.

Datasheets:

LM358
