Booster per autoradio da 40w per canale

Booster per autoradio da 40w per canale

Un progetto impegnativo ma di grande soddisfazione. Un booster audio da 40W (reali!) per canale alimentato direttamente a 12v tramite un convertitore cc/cc autocostruibile. Schematicamente non è neppure particolarmente complesso, il tutto si basa sull'utilizzo degli ottimi amplificatore di BF delle serie TDA (nel nostro caso un 2050) che integrano TUTTO quanto è necessario al funzionamento di un finale di potenza e di un preamplificatore. La parte più impegnativa, infatti, è costituita dalla realizzazione del trasformatore per il funzionamento del convertitore switching, un componente particolarmente critico che deve essere avvolto con attenzione e precisione.

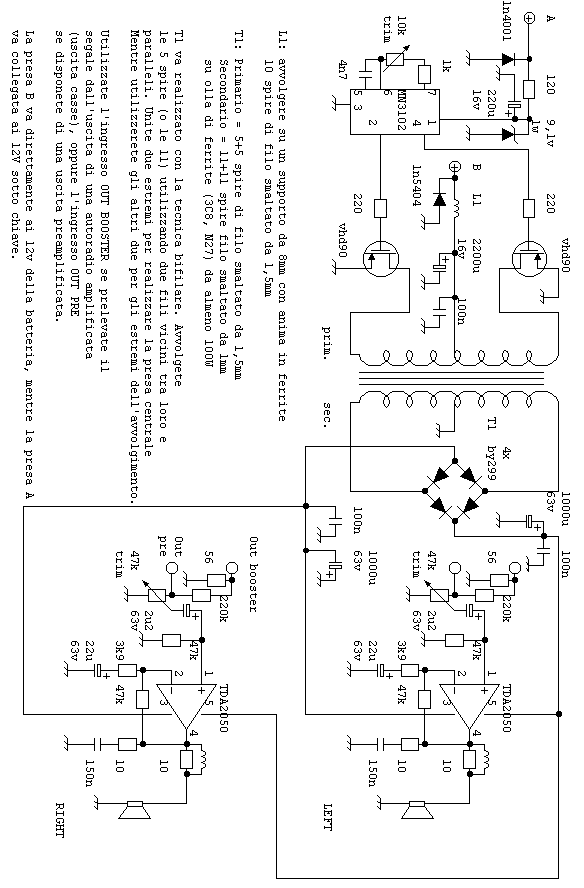

Le bobine che vedete sullo schema elettrico in paralello alle resistenze di uscita (verso gli altoparlanti) sono ottenute avvolgendo 15 spire di rame smaltato da 0,6mm direttamente sul corpo delle resistenze stesse.

COLLAUDO: dopo aver realizzato il circuito scollegate momentaneamente le alimentazioni dei due finali stereo e misurate la tensione presente sui condensatori di filtro (1000u63v). Dovrà valere circa 30v su ogni condensatore. Accertato che il converter funziona correttamente potete collegare le alimentazioni ai finali e verificare che effettivamente amplifichino, collegando due casse di adeguata potenza alle uscite e immettendo il segnale sugli ingressi.

E' molto importante proteggere con due fusibili il circuito, una volta montato sull'automobile. Uno dei due fusibili (da 20A) andrà in serie al cavetto di alimentazione siglato "B" mentre l'altro, da 1,5A andrà in serie al cavetto siglato "A".

Datasheets:

TDA2050
MN3102
