Inserito il 13 gennaio 2011 alle 20:34:39 da elparadise.

Antibump per casse

Antibump per casse

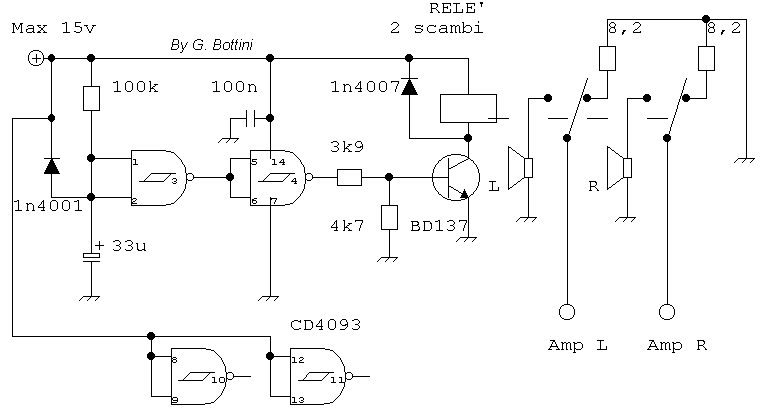

Con un semplicissimo circuito, poco costoso e che utilizza componenti che si trovano solitamente nei 'recuperi' dello sperimentatore, possiamo realizzare un antibump per casse acustiche, utile per prolungarne la durata. Lo scopo del circuito è evitare che, all'atto dell'accensione del finale di potenza, lo squilibrio dello stadio d'uscita generi un forte 'colpo' negli altoparlanti che ricevono una forte ma breve corrente (a causa, per esempio, della carica del condensatore d'uscita dell'ampli o dell'alimentatore o un momentaneo squilibrio degli stadi finali fino al raggiungimento dell'equilibrio). Il circuito altro non è che un semplice temporizzatore che attacca gli altoparlanti solo dopo che sono passati 3..4 secondi dall'accensione. La corrente d'uscita dell'ampli quindi si riversa sulle resistenza da 8.2 ohm e quando il relè attacca gli altoparlanti la corrente d'uscita è ormai ridotta a zero. Il funzionamento del circuito è veramente semplice. La prima porta (un nand a due ingressi a trigger) non cambia stato fino al raggiungimento da parte del condensatore di una carica che vale circa  2/3 dell'alimentazione. Tale condensatore è alimentato dalla resistenza da 100k e la costante di tempo vale circa R*C, ovvero 3.3 Secondi. La seconda porta non fa altro che 'negare' l'uscita della prima portando a 1 la base del transistor che pilota il relè. Il diodo è indispensabile per scaricare immediatamente il condensatore dopo che l'alimentazione viene tolta e permettere così l'inizio di un nuovo ciclo.

Datasheets:

BD137
CD4093
